JMM编辑优选：面向医学成像应用的压电微机械超声换能器（PMUT）声匹配策略研究
文章介绍
通讯作者：
- 王茁晨，北京化工大学
- 牛鹏飞，天津大学
- 庞慰，天津大学
研究背景：
随着便携式和可穿戴超声成像设备的快速发展，压电微机械超声换能器（PMUT）因其低功耗、小尺寸和与CMOS电路高度集成等优势而备受关注。声学匹配层是超声换能器的重要组成部分，具有保护器件、优化性能的功能。传统压电陶瓷换能器的匹配层设计理论已较成熟，其声波在陶瓷内部产生，通过匹配层高效传递至人体组织，只需根据陶瓷与人体组织的声阻抗即可设计出最优匹配层。然而，PMUT依靠薄膜弯曲振动产生声波，声波直接产生于器件表面，因此传统设计理论无法适用。此外，匹配层材料的密度、压缩波速及剪切波速对PMUT的振动特性有重要影响，使得PMUT匹配层设计的复杂性显著增加。目前尚缺乏针对PMUT的系统化匹配层设计方法，严重制约了PMUT性能的提升。
为解决这一问题，本研究深入探索了PMUT匹配层材料选择与尺寸优化的规律，首次提出了针对PMUT的系统化匹配层设计框架，以有效提升PMUT性能，推动其在医疗超声成像等领域的应用。
研究内容：

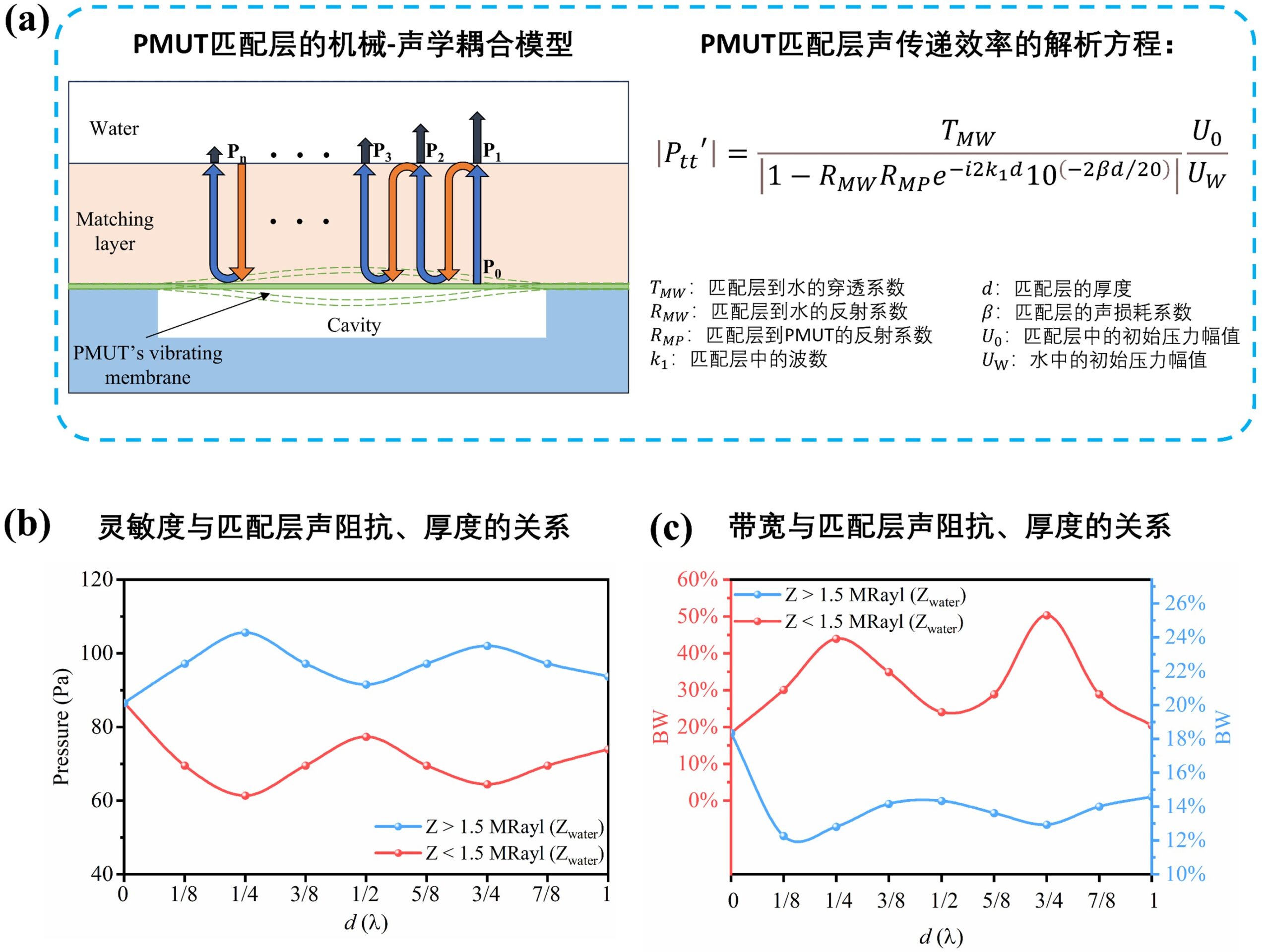

本研究中，我们建立了PMUT匹配层的机械-声耦合模型，推导出匹配层声波穿透效率的解析公式，并利用有限元仿真方法验证了理论的正确性。图1展示的结果揭示了PMUT灵敏度与带宽的内在权衡机制——匹配层难以同时优化这两项性能。
图1

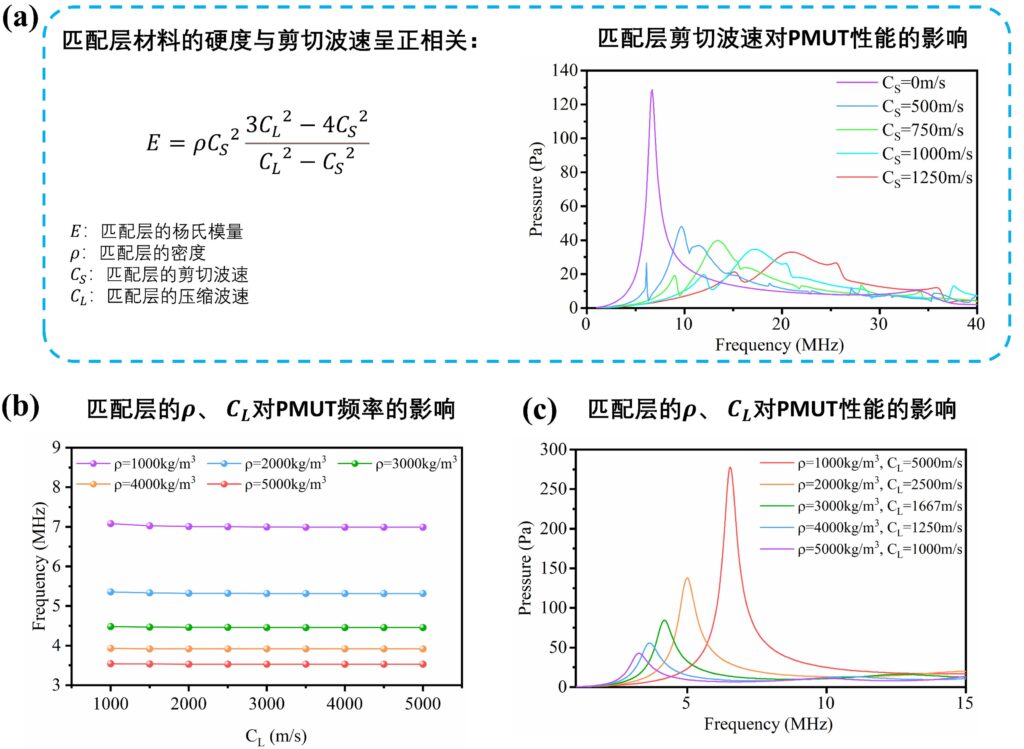

进一步研究发现，匹配层不仅影响声波传递效率，也显著影响PMUT薄膜自身的振动特性（如位移、谐振频率等）。我们系统分析了匹配层密度、压缩波速和剪切波速对PMUT性能的影响（图2）。结果显示，剪切波速越高，匹配层材料硬度越大，导致PMUT性能严重下降，因此适合PMUT的匹配层应选择剪切波速接近0的软质材料（如橡胶类材料）。此外，匹配层密度增加会降低PMUT的频率与性能，而压缩波速对性能没有负面影响，且性能随压缩波速提高而提升。因此，低密度、高压缩波速的匹配层更有利于获得高灵敏度PMUT。
图2

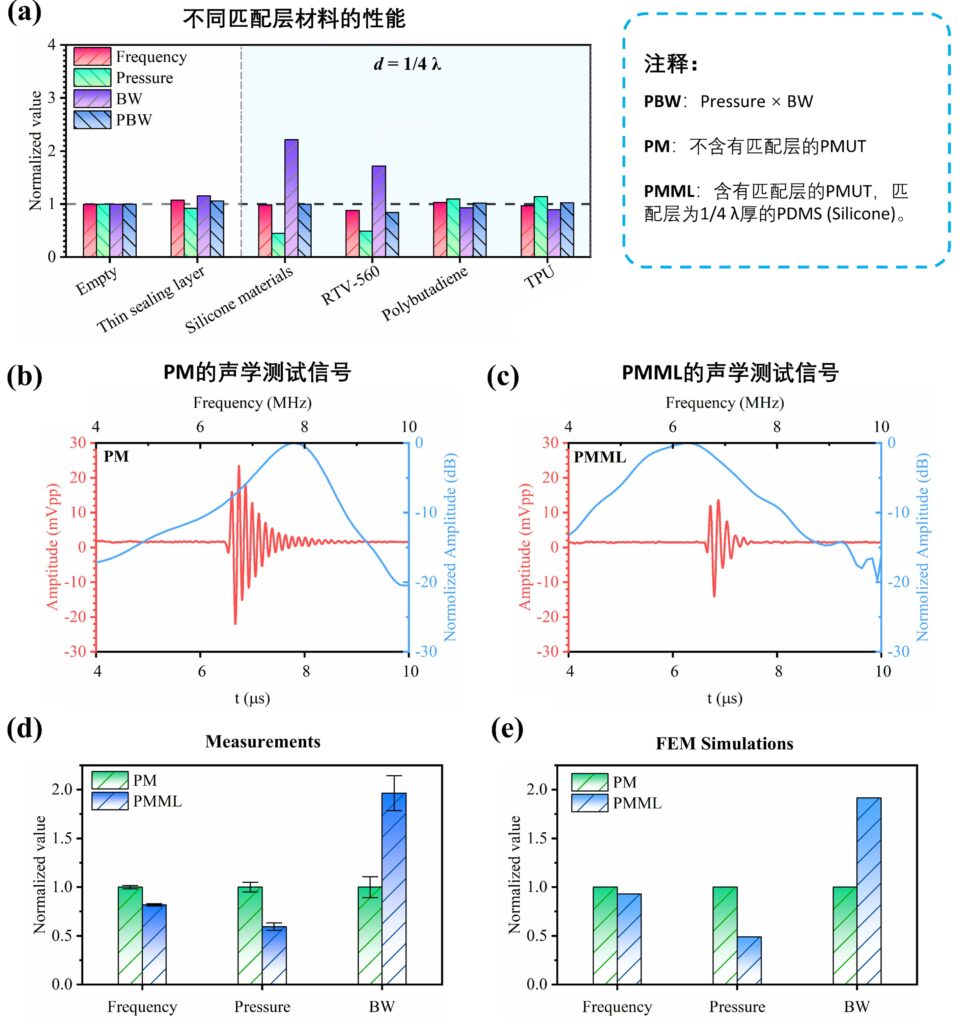

具体材料分析（图3）表明，硅橡胶类材料作为匹配层时可显著提升带宽（2X），更适合高带宽应用场景；而Polybutadiene因具有较高声阻抗和较低声衰减，更适用于高灵敏度应用场景。我们以厚度为1/4波长的PDMS匹配层为例，通过实验验证了PMUT匹配层设计方法的有效性。
图3

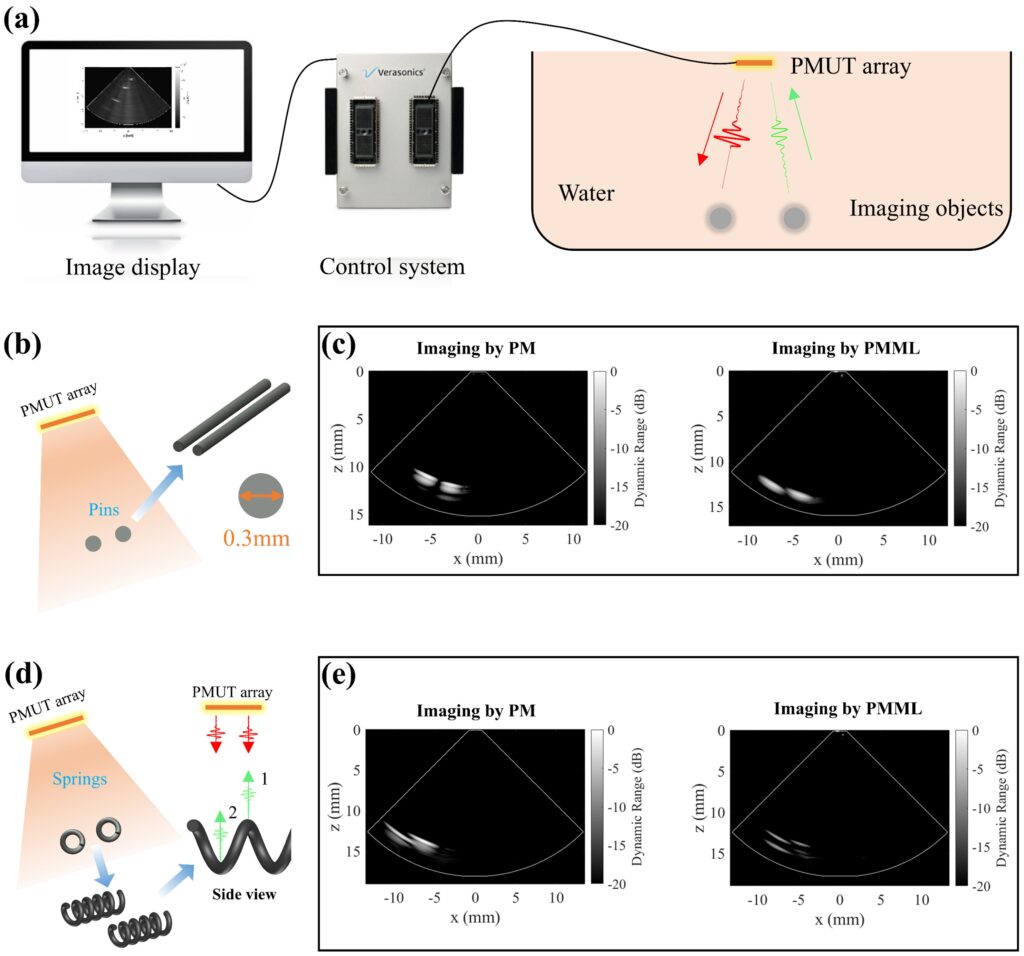

我们利用超声相控阵成像检验匹配层对实际应用的影响（图4）。实验表明，高带宽的匹配层使PMUT的成像分辨率显著提升，使其能更清晰地展现复杂目标的细节。
图4
本研究首次明确了PMUT匹配层设计的材料选择与尺寸设计准则，为实现高性能PMUT提供了关键的设计依据，对PMUT技术的产业化应用具有重要指导意义。
